连接器定义

连接器是指以连接或断开电器回路为目的而使用的部品、零件。无需焊接等特别工具及程序。通过手工或简单的工具，连接或切断产品。

连接器的说明图

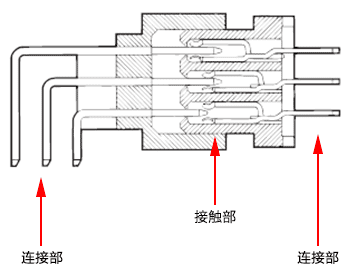

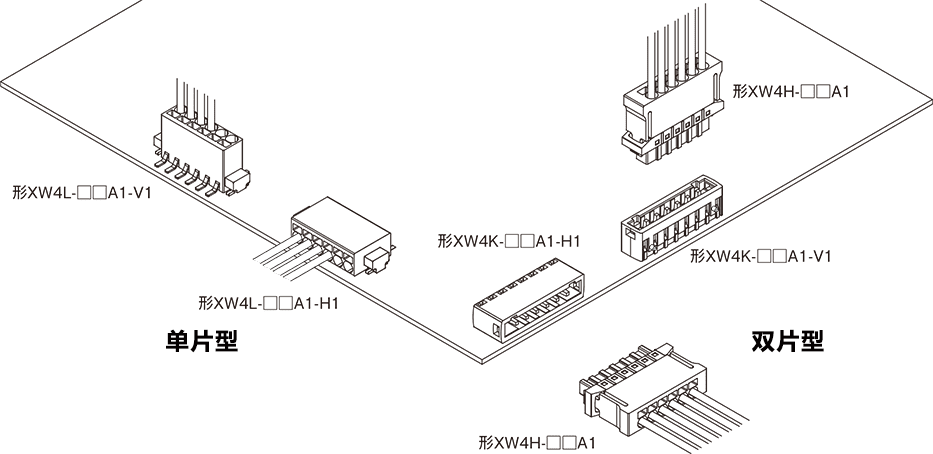

连接器种类繁多，但大致分为独立使用的单片型、由插头和插座构成的双片型共两种，单片型直接将印刷基板或电线连接于连接器。双片型分为插头和插座两部分，插头与插座的嵌合部位称为接触部，安装印刷基板或电线的部位称为连接部。

种类和分类

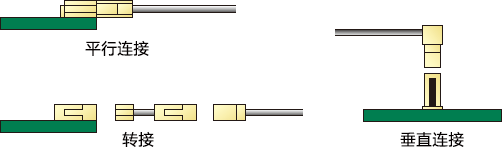

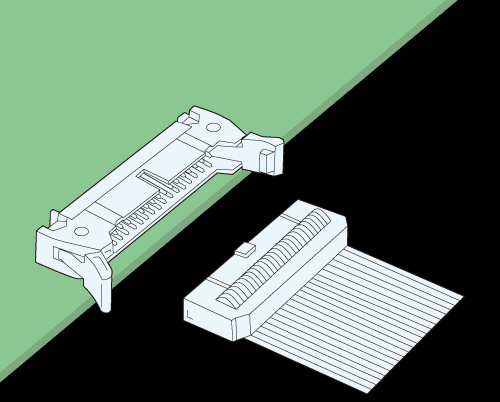

1. 通过电线连接基板与基板：板对线

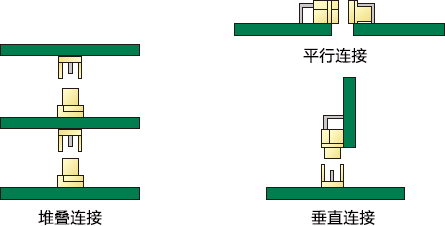

2. 直接连接基板与基板：板对板

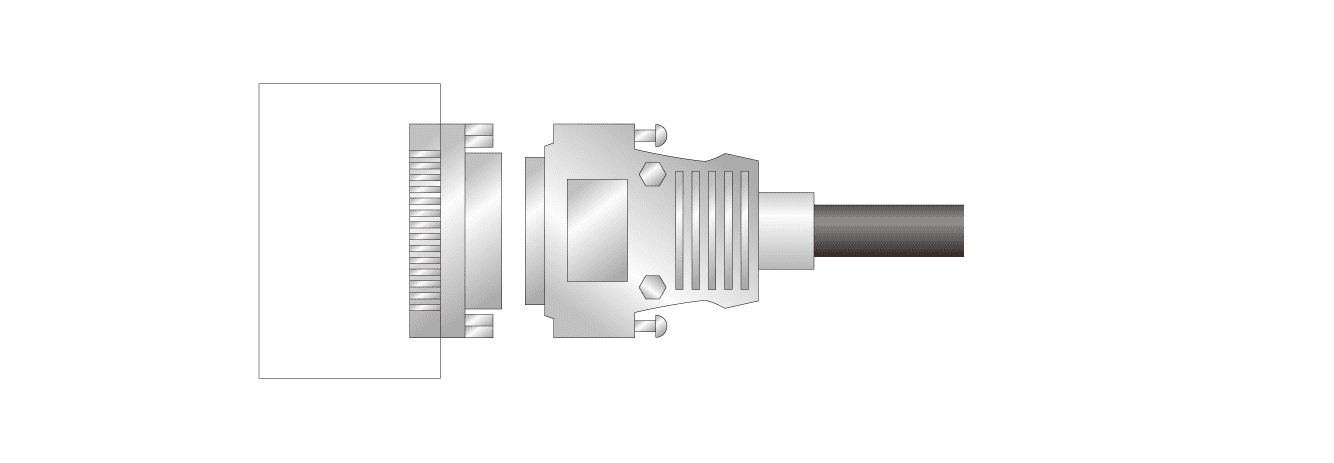

3. 连接设备与设备：输入/输出（I/O）

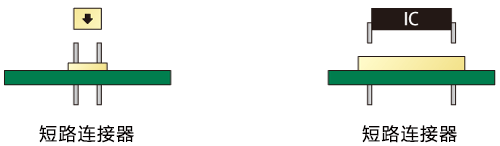

4. 其他：短路连接器、IC插座等

结构和原理

1.连接器种类繁多，且结构和使用的元件也各不相同，但基本结构由接触件、外罩构成。

  接触件： 连接时相互进行电气连接所需的触针。

  外罩： 装有接触件的主体部分(一般由绝缘体构成)

2.其他元件根据连接器的种类、用途进行增设。以下为D-sub连接器范例。

  外壳： 收纳绝缘体和接触件的外罩

  孔眼： 固定外罩和外壳的扣件

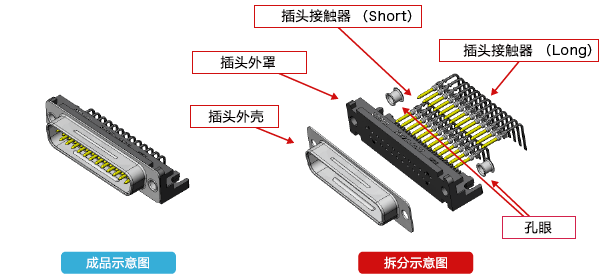

1.连接器示意图(插头侧)

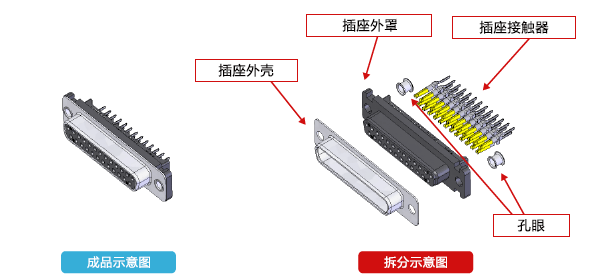

2.连接器示意图(插座侧)
