何谓微型光电传感器

欧姆龙的微型光电传感器是一种利用光来检测物体有无及位置的小型光传感器。

透过型微型光电传感器中,发光元件的发光面和接受光线并发出信号的受光元件受光面相对而立,物体通过两者的间隔,会遮住光线,引起受光元件受光量的变化。(如图1所示)

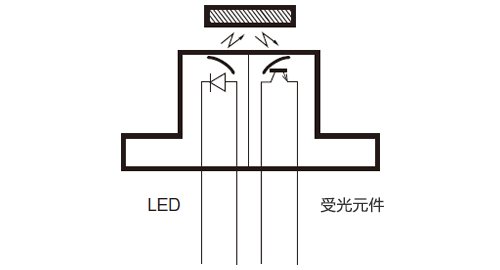

反射型微型光电传感器中,发光元件的发光面和受光元件的受光面在同一侧。检测物体通过光路时,发光面发出的光照射到检测物体上,反射的光线照射到受光元件上,引起受光元件受光量的变化。(如图2所示)


   图1. 透过型微型光电传感器(光遮断器)



图2. 反射型微型光电传感器(光反射器)

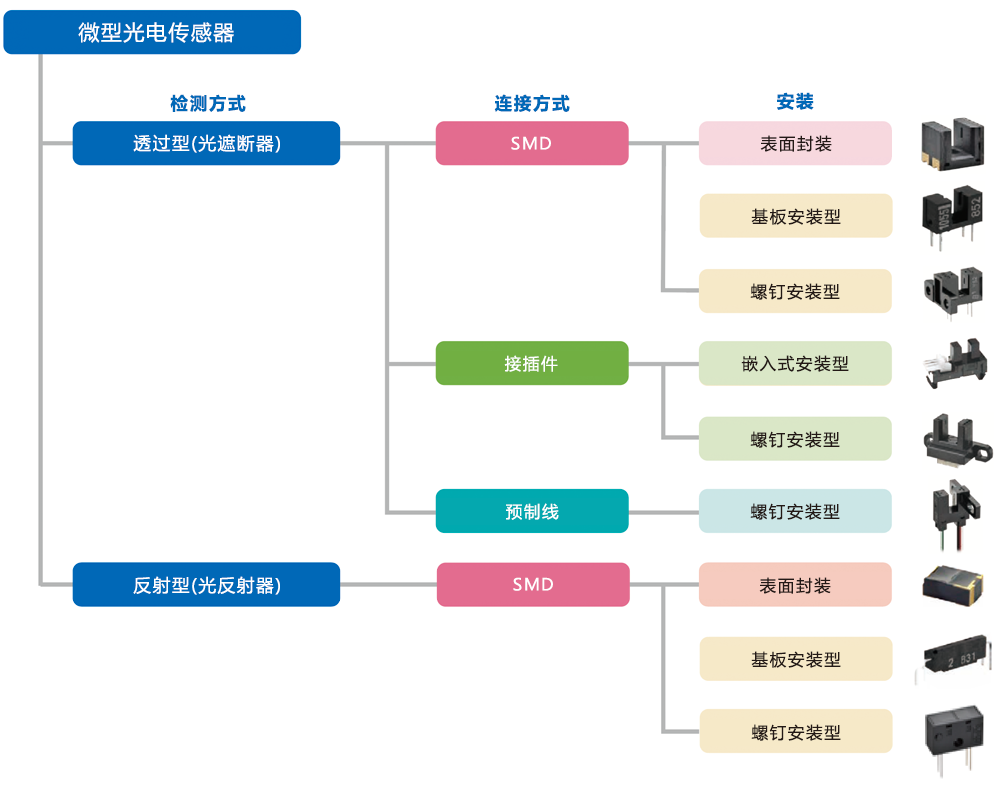

种类和分类




结构和原理

透过型(槽型)微型光电传感器通过狭缝,检测传感器槽部的物体有无、对通过槽部的物体进行位置检测。因此,可检测小型(大于插口的尺寸)物体、以高精度进行定位。而另一方面,反射型微型光电传感器并非只检测物体的有无,还可检测打印于纸、板上的标识。此外,小型产品还可有效实现设备的薄型化。

透过型(槽型)微型光电传感器和反射型微型光电传感器的结构和原理上的差异如下所示。

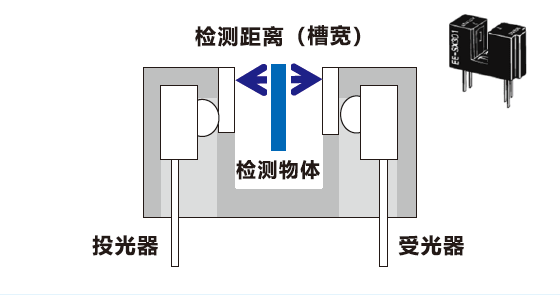

透过型(光遮断器)

投光器与受光器之间存在检测物体或有检测物体通过时,根据光是否被遮挡,检测有无物体

不透明物体的稳定检测

高可靠性

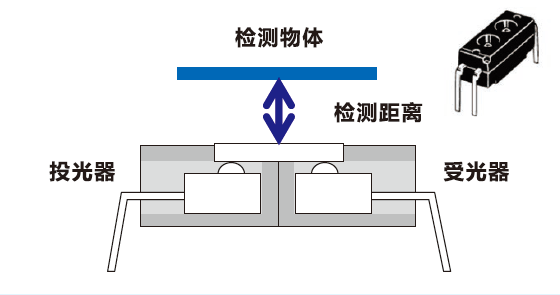

反射型(光反射器)

通过检测物体反射光线,检测有无物体

可检测远离传感器的物体

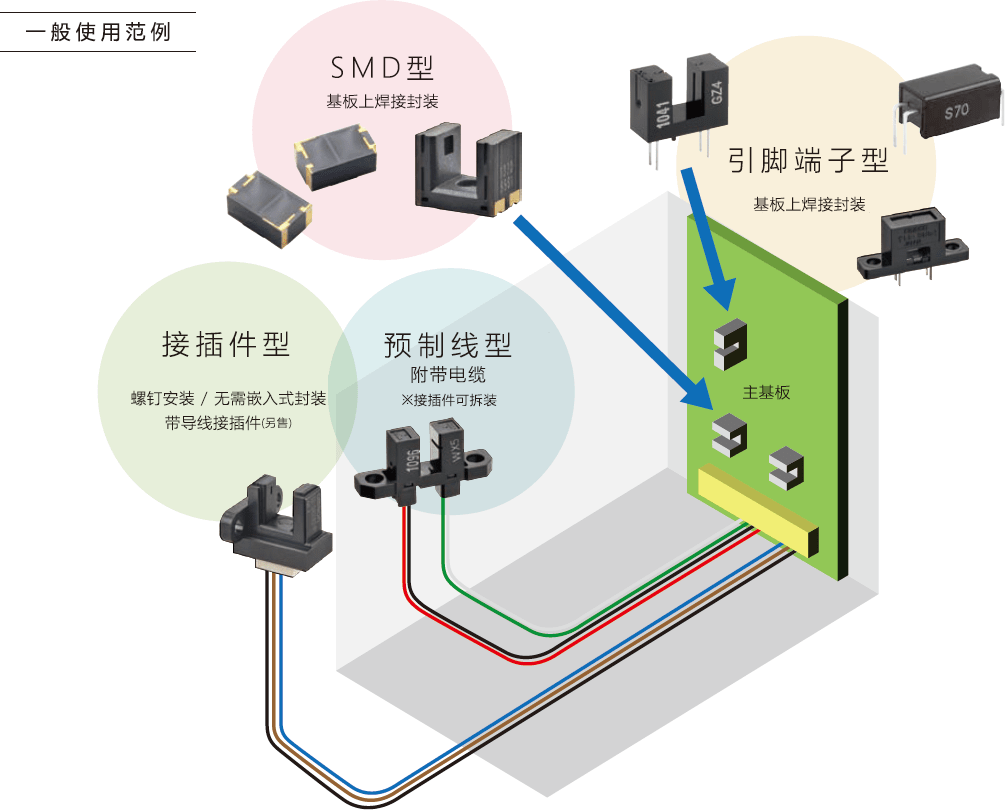

连接方法/安装

请根据设备选择电路板封装、嵌入、螺钉安装等的安装方法。此外,还备有表面封装、通孔封装、预制线连接、连接器连接等各种连接方式。
