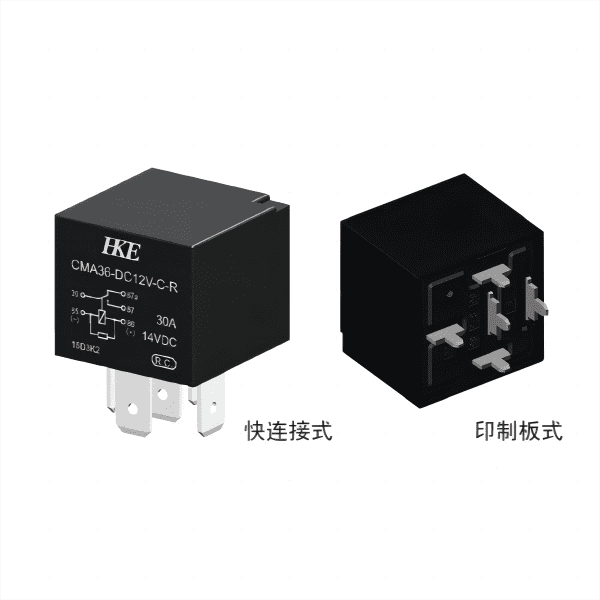

  • 汇港 CMA36系列
  • 本站编辑:杭州科赛控制技术有限公司发布日期:2022-07-29 13:10 浏览次数:
  • 种类
  • 额定/性能

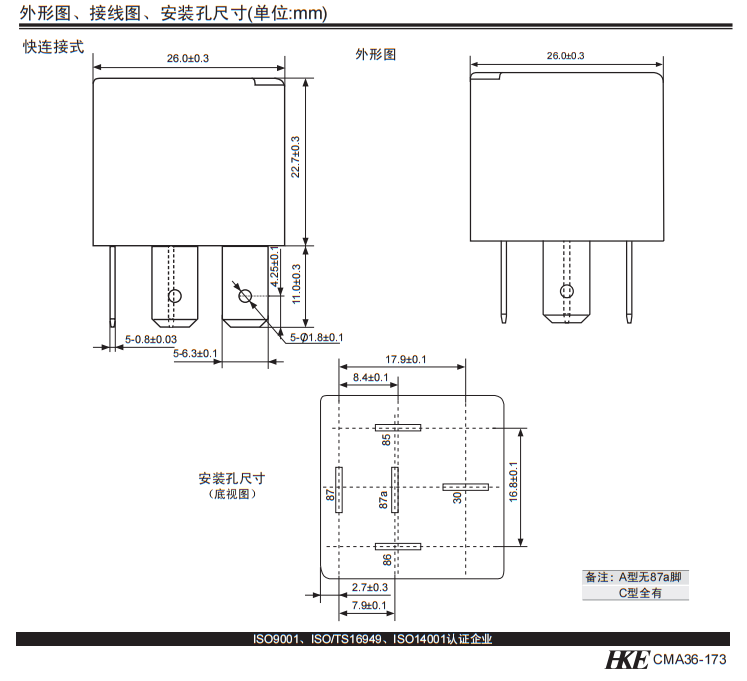

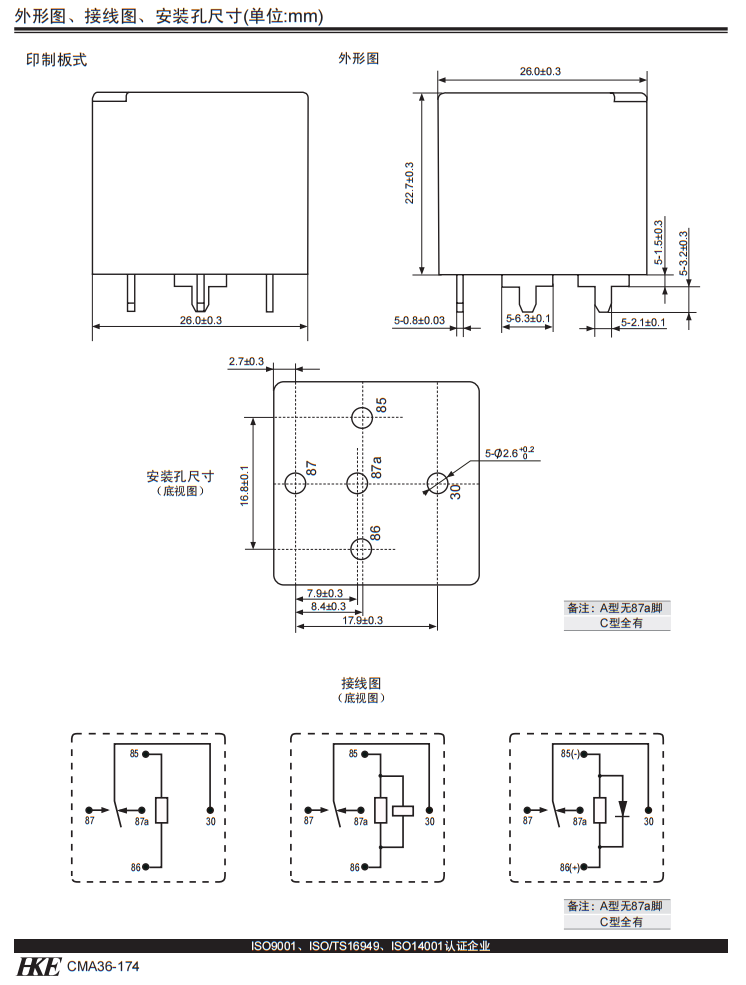

  • 外形尺寸
  • 资料下载

CMA36-(S)-DC12V-A(C)

CMA36-(S)-DC24V-A(C)

CMA36-(S)-DC12V-AT(CT)

CMA36-(S)-DC24V-AT(CT)

CMA36-(S)-DC12V-A(C)-R

CMA36-(S)-DC24V-A(C)-R

CMA36-(S)-DC12V-AT(CT)-R

CMA36-(S)-DC24V-AT(CT)-R

触点参数:

触点形式:A-一组常开,C-一组转换

触点材料:Ag Alloy

触点负载:

.标准型 NO:40A/14VDC,NC:30A/14VDC

.标准型 NO:20A/28VDC,NC:10A/28VDC

.T高负载 NO:50A/14VDC,NC:30A/14VDC

.T高负载 NO:30A/28VDC,NC:10A/28VDC

接触电阻:Max.50mΩ(24VDC 1A)

负载:

.最大切换电压:28VDC

.最大切换电流:接通:150A(NO,浪涌) 断开:50A(稳态)

.最大持续电流:50A(125℃,1h)

.最小切换负载:1A 6VDC

电寿命:100,000次

机械寿命:1,000,000次(300 次/分钟)


线圈参数:

额定线圈功率:1.6W(标准型), 2.0W(高负载)

额定线圈功率(带电阻):1.8W(标准型), 2.2W(高负载)


性能参数:

绝缘电阻:Min.100MΩ 500VDC

介质耐压 常开触点间:550VAC,50/60Hz,1min

介质耐压 触点与线圈间:550VAC,50/60Hz,1min

吸合时间:Max.10ms

释放时间:Max.10ms

工作环境温度:-40℃ to +125℃

相对湿度:5~95%RH,50℃

冲击:294m/s²

振动:

.10Hz~22.3Hz,10mm双振幅

.22.3Hz~500Hz,98m/s2(10g)

机械性能:

.外壳保持力:200N(拉和压)

.端子强度:100N(拉和推)

.端子抗弯曲力:10N(各方向)

重量:约35.0g



CMA36.pdf
