  • 汇港 CMA35系列
  • 本站编辑:杭州科赛控制技术有限公司发布日期:2022-07-29 13:05 浏览次数:
  • 种类
  • 额定/性能

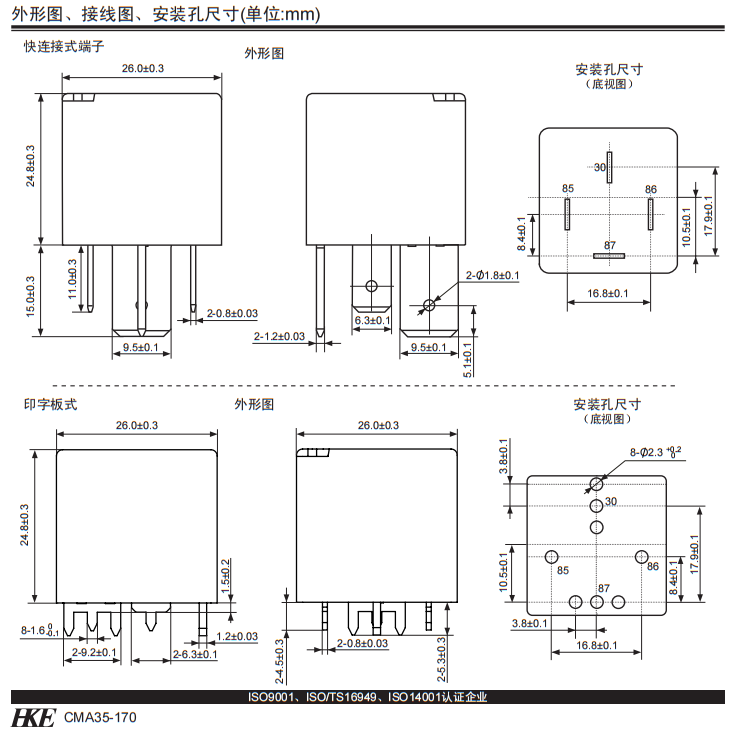

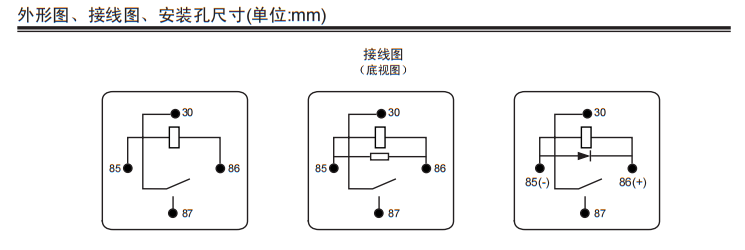

  • 外形尺寸
  • 资料下载

CMA35-DC6V-A

CMA35-DC12V-A

CMA35-DC24V-A

CMA35H-DC6V-A

CMA35H-DC12V-A

CMA35H-DC24V-A

CMA35H-DC6V-A-R

CMA35H-DC12V-A-R

CMA35H-DC24V-A-R

触点参数:

触点形式:A-一组常开

触点材料:Ag Alloy

触点负载:

.6V、12VDC: 阻性 70A 14VDC

.24VDC: 阻性 40A 28VDC

接触电阻:Max.50mΩ(24VDC 1A)

负载:

.最大切换电压:50VDC

.最大切换电流:70A

.最大持续电流:70A(23℃),50A(125℃)

.最小切换负载:1A 6VDC

电寿命:

.100,000次(70A 14VDC,720 次/小时)

.100,000次(40A 28VDC,720 次/小时)

机械寿命:10,000,000次(300 次/分钟)


线圈参数:

额定线圈功率:1.6W,1.8W


性能参数:

绝缘电阻:Min.500MΩ 500VDC

介质耐压 常开触点间:550VAC,1 min

介质耐压 触点与线圈间:550VAC,1 min

吸合时间:Max.10ms

释放时间:Max.7ms,Max.20ms(带二极管)

工作环境温度:-40℃ to +125℃

相对湿度:35~85%RH,+40℃

冲击:294m/s²(30g)

振动:

.10~55HZ, 3.0mm双振幅

.55~500Hz, 176m/s2(18g)

机械性能:

.外壳保持力:245N(拉和压)

.引出脚保持力:100N(拉和压)

.引出脚抗弯曲力:10N(各方向)

重量:约38.0g



CMA35.pdf
