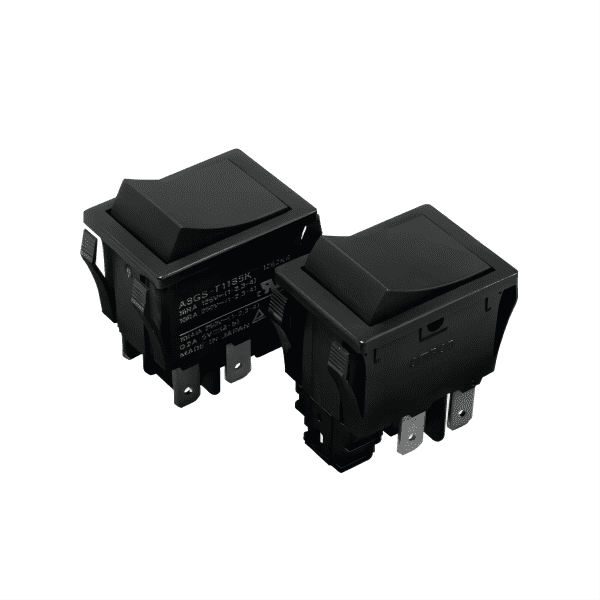

A8GS-T1185K
A8GS-T1115K
A8GS-T1285K
A8GS-T1215K
A8GS-T1385K
A8GS-T1315K
接点规格
材质:
.信号接点:金合金
.电源接点:银合金
间隔(标准值):
.信号接点:3mm以上
.电源接点:3mm以上
最小适用负载(参考值):
.信号接点:DC3V 1mA
.电源接点:DC5V 200mA
额定值/性能
额定值 接点:
.电源接点端子 额定电压AC125V:阻性负载16A
.电源接点端子 额定电压AC250V:阻性负载10A
.微小负载接点 额定电压DC5V:阻性负载0.2A
容许操作频率:
.机械:开关操作 20次/min以下;线圈操作 7次/min以下
.电气:线圈操作 7次/min 以下
绝缘电阻:100MW以上 (以DC500V绝缘电阻计测量)
接触电阻(初始值)
.电源接点端子:100mΩ以下(DC6~8V、1A压降法)
.信号接点端子:100mΩ以下(DC6~8V、0.1A压降法)
耐电压 同极端子间:AC2000V,50/60Hz,1min
耐电压 异极端子间:AC2000V,50/60Hz,1min
耐电压 线圈和开关端子间:AC4000V,50/60Hz,1min
耐电压 带电金属部与地之间:AC4000V,50/60Hz,1min
振动 误动作:频率10~55Hz,双振幅1.5mm(误动作 1ms以内)
冲击 误动作:300m/s²以上(误动作 1ms以内)
冲击 耐久:最大1000m/s²
寿命 机械:开关操作 30000次以上;线圈操作 10000次以上
寿命 电气:开关操作 30000次以上;线圈操作 10000次以上
保护结构:IEC IP40
接点断开时间:100ms以下
使用环境温度:-10℃~+55℃,60%RH以下(无结冰、无凝露)
使用环境湿度:90%RH以下(+5~+35℃时、无结冰、无凝露)
重量:A8GS-T□□□□K 约15g
