接点规格

规格：横杆

材质：金合金

间隔（标准值）：0.5mm

浪涌电流：DC5V 1mA

额定值/性能

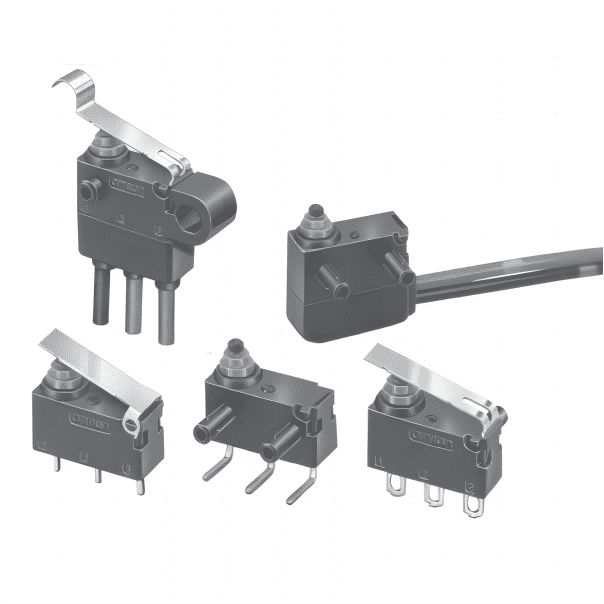

D2HW系列：

.额定电压AC125V：阻性负载0.1A

.额定电压DC12V：阻性负载2A

.额定电压DC24V：阻性负载1A

.额定电压DC42V：阻性负载0.5A

容许操作速度：1mm～500m/s （针状按钮型的场合）

容许操作频率：30次/min

绝缘电阻：100MΩ以上（DC500V绝缘电阻计）

接触电阻（初始值）：100mΩ以下（端子型）；150mΩ以下（导线型）

绝缘强度 同极端子间：AC600V，50/60Hz，1min

绝缘强度 带电金属部与地之间：AC1500V，50/60Hz，1min

绝缘强度 各端子与非带电金属部之间：AC1500V，50/60Hz，1min

振动 误动作：频率10～55Hz，双振幅1.5mm

冲击 耐久：1000m/s²以下

冲击 误动作：300m/s²以下

寿命 机械：100万次以上（30次/min）

寿命 电气：10万次以上（20次/min）

保护结构：

.端子型：IEC IP67（端子部除外）

.导线型：IEC IP67

防触电保护级：Class Ⅰ

PTI（漏电特性）：175

使用环境温度：－40℃～＋85℃，60%RH以下(无结冰、无凝露）

使用环境湿度：95%RH以下（+5～+35℃时）

重量：约0.7g（端子型的针状按钮型的场合）

D2HW.pdf
