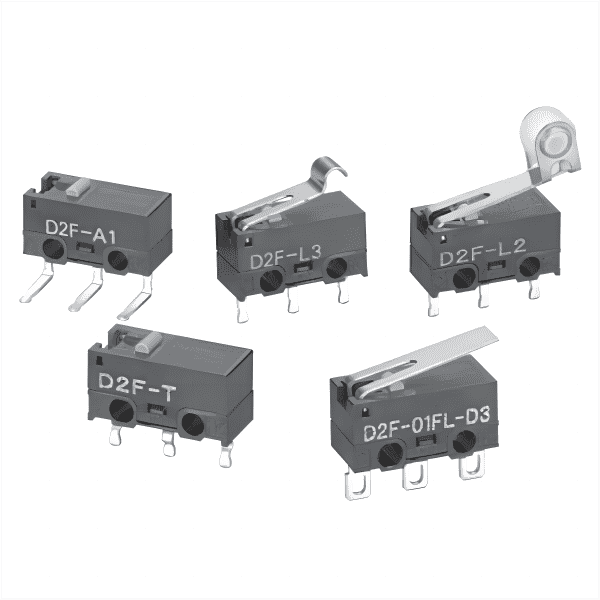

D2F
D2F-T
D2F-A
D2F-A1
D2F-D3
D2F-D
D2F-L
D2F-L-T
D2F-L-A
D2F-L-A1
D2F-L2
D2F-L2-T
D2F-L2-A
D2F-L2-A1
D2F-L2-D3
D2F-L2-D
D2F-L3
接点规格
规格:横杆
材质:
.D2F系列、D2F-5系列:银合金
.D2F-01系列:金合金
接点间隔(标准值):0.25mm
浪涌电流:
.D2F系列、D2F-5系列:DC5V 100mA
.D2F-01系列:DC5V 1mA
额定值/性能
D2F系列:
.额定电压AC125V:阻性负载3A(OF 1.47N 一般型);阻性负载1A(OF 0.74N 低负荷动作型)
.额定电压DC30V:阻性负载2A(OF 1.47N 一般型);阻性负载0.5A(OF 0.74N 低负荷动作型)
D2F-01系列 额定电压DC30V:阻性负载2A(OF 1.47N 一般型);阻性负载0.5A(OF 0.74N 低负荷动作型)
D2F-5系列 额定电压AC250V:阻性负载5A(OF 1.47N 一般型)
容许操作速度:针状按钮型 1mm~500mm/s;摆杆型 5mm~500mm/s
容许操作频率:
.机械:针状按钮型 200次/min;摆杆型 100次/min
.电气:30次/min
绝缘电阻:100MΩ以上(DC500V绝缘电阻计)
接触电阻(初始值):
.D2F-01系列:100mΩ以下
.D2F系列:50mΩ以下(OF 0.74N 低负载型);30mΩ以下(OF 1.47N 一般型)
.D2F-5系列:30mΩ以下
绝缘强度 同极端子间:AC600V,50/60Hz,1min
绝缘强度 带电金属部与地之间:AC1500V,50/60Hz,1min
绝缘强度 各端子与非带电金属部之间:AC1500V,50/60Hz,1min
振动 误动作:频率10~55Hz,双振幅1.5mm
冲击 耐久:1000m/s²以下
冲击 误动作:300m/s²以下
寿命 机械:100万次以上(60次/min)
寿命 电气:
.D2F-01系列:10万次以上(30次/min)
.D2F系列:3万次以上(30次/min)
.D2F-5系列:1万次以上(30次/min)
保护结构:IEC IP40
使用环境温度:-45℃~+85℃,60%RH以下(无结冰、无凝露)
使用环境湿度:85%RH以下(+5~+35℃时)
重量:约0.5g(针状按钮型的情况)
“本页面中的技术数据内容引自欧姆龙官方网站,并请参考欧姆龙官网的有关声明和指引”。
