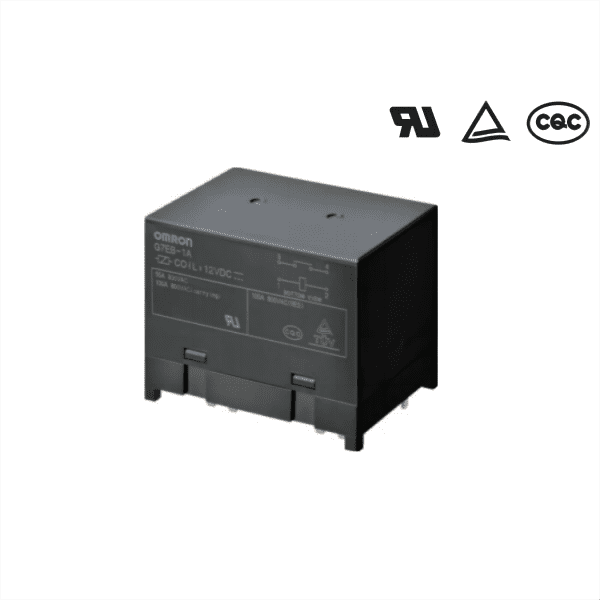

开关部(接点部)

接点类型：双断开

接点材质：Ag合金

额定负载：AC480V 100A/AC800V 40A；DC60V 100A/DC60V 50A/DC60V 40A

额定通电电流：100A

接点电压的最大值：AC800V/DC60V

接点电流的最大值：100A

性能

接点电阻：5mΩ以下

动作时间：30ms以下

复位时间：10ms以下

绝缘电阻：1000MΩ以上

耐电压 线圈与接点间：5000VAC 50/60Hz 1min

耐电压 同极接点间：2000VAC 50/60Hz 1min

耐冲击电压 线圈与接点间：10000V

振动 寿命：5～55～5Hz，单振幅0.75mm(双振幅1.5mm)

振动 误动作：励磁： 10～55～10Hz 单振幅0.75mm(双振幅1.5mm) ；无励磁：10～55～10Hz 单振幅0.15mm(双振幅0.3mm)

冲击 寿命：1000m/s²

冲击 误动作：励磁： 100m/s²；无励磁：50m/s²

机械寿命：100万次以上（开关频率10800次/h）

电气寿命 (开关频率1秒ON-9秒OFF 85℃)：

.AC480V 100A 300次

.AC800V 接通•断路40A、通电100A 30000次

.DC60V 100A 400次

.DC60V 50A 1,000次

.DC60V 40A 4,000次

线圈保持电压：线圈额定电压45~65%

使用环境温度：-40～85°C(无结冰或凝露)

使用环境湿度：5%～85%RH

故障率P水平：DC5V 1A

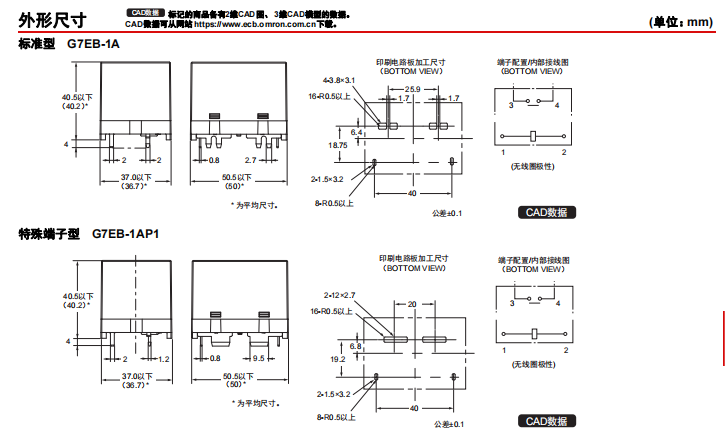

重量：约90g(接线片端子型)；约100g(印刷基板端子型)；约120g(螺钉端子型)
