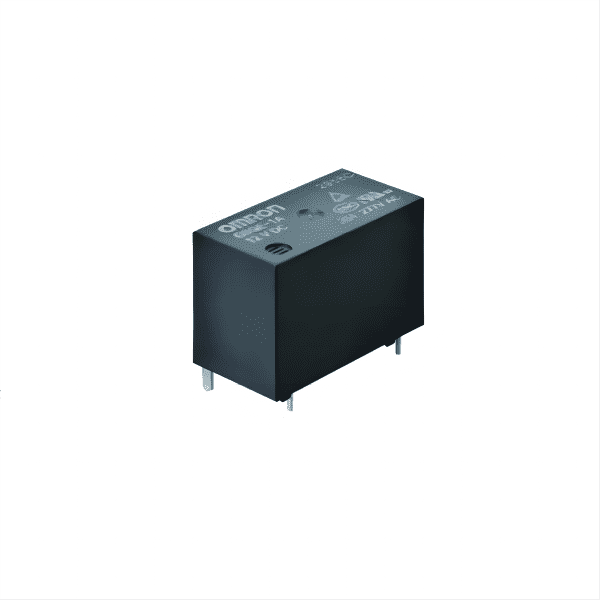

G6QE-1A DC5V
G6QE-1A DC12V
G6QE-1A DC24V
G6QE-1A-JT DC5V
G6QE-1A-JT DC12V
G6QE-1A-JT DC24V
开关部(接点部)
接点类型:单
接点材质:银合金(无镉)
额定负载:阻性负载:36A 250VAC、32A 250VAC、30A 250VAC
额定通电电流:36A
接点电压的最大值:AC277V
接点电流的最大值:AC:36A
性能
接点电阻:100mΩ以下
动作时间:20mΩ以下
复位时间:10mΩ以下
绝缘电阻:1000MΩ以上
耐电压 线圈与接点间:AC4500V 50/60Hz 1min
耐电压 同极接点间:AC2000V 50/60Hz 1min
耐冲击电压(线圈与接点间):10kV(1.2×50μs)
绝缘距离 线圈与接点间:空间 3.2mm、爬电 6.4mm
振动 寿命:10~55~10Hz,单振幅0.75 mm(双振幅1.5 mm)
振动 误动作:10~55~10Hz 单振幅0.825mm(双振幅1.65mm)
冲击 寿命:1000m/s²
冲击 误动作:200m/s²
机械寿命:100万次以上(开关频率18000次/h)
电气寿命 (开关频率 1秒ON-9秒OFF):
.AC250V 30A (阻性负载) 10万次以上
.AC250V 32A (阻性负载) 5万次以上
.AC250V 36A (阻性负载) 1万次以上
线圈保持电压:见规格书
使用环境温度:见规格书
使用环境湿度:5%~85%RH
故障率P水平:DC5V 100mA
重量:约17g
本页面中的技术数据内容引自欧姆龙官方网站,并请参考欧姆龙官网的有关声明和指引。
