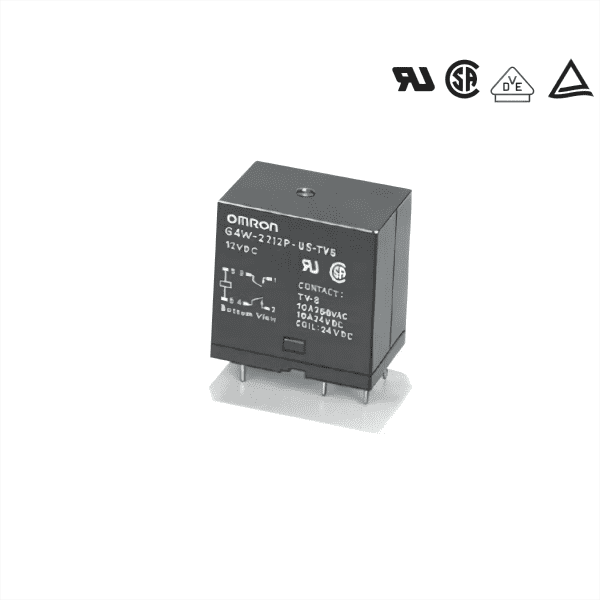

G4W-1112P-US-TV8 DC12V
G4W-1112P-US-TV8 DC24V
G4W-1112P-US-TV8 DC100V
G4W-2212P-US-TV5 DC12V
G4W-2212P-US-TV5 DC24V
G4W-2212P-US-TV5 DC100V
G4W-1112P-US-TV8-Z DC12V
G4W-1112P-US-TV8-Z DC24V
G4W-1112P-US-TV8-Z DC100V
G4W-2212P-US-TV5-Z DC12V
G4W-2212P-US-TV5-Z DC24V
G4W-2212P-US-TV5-Z DC100V
开关部(接点部)
接点材质:Ag合金(无Cd材料)
额定负载:见规格书
额定通电电流:10A
接点电压的最大值:见规格书
接点电流的最大值:见规格书
性能
接点电阻:30mΩ以下
动作时间:20mΩ以下
复位时间:5mΩ以下
最大开关频率 机械:18000次/h
最大开关频率 额度负载:1800次/h
绝缘电阻:100MΩ以上
耐压 线圈接点间:4000VAC,50/60Hz,持续1min
耐压 同极接点间:1500VAC,50/60Hz,持续1min
耐压 异极接点间(2a型):2000VAC,50/60Hz,持续1min
耐冲击电压 线圈与接点间:10000V(1.2×50µs)
绝缘距离 线圈与接点间:空间 8mm,沿面 8mm
振动 寿命:10~55~10Hz,单振幅0.75 mm(双振幅1.5 mm)
振动 误动作:10~55~10Hz 单振幅0.75mm(双振幅1.5mm)
耐冲击 寿命:1000m/s²
耐冲击 误动作:150m/s²
机械寿命:500万次以上(开关频率18000次/h)
电气寿命:10万次以上(额定负载 开关频率1800次/h)
故障率P水准(参考值):5VDC 100mA
使用环境温度: -25~55℃(无结冰、无凝露)
使用环境湿度:5%~85%RH
重量:约29g
“本页面中的技术数据内容引自欧姆龙官方网站,并请参考欧姆龙官网的有关声明和指引。”
