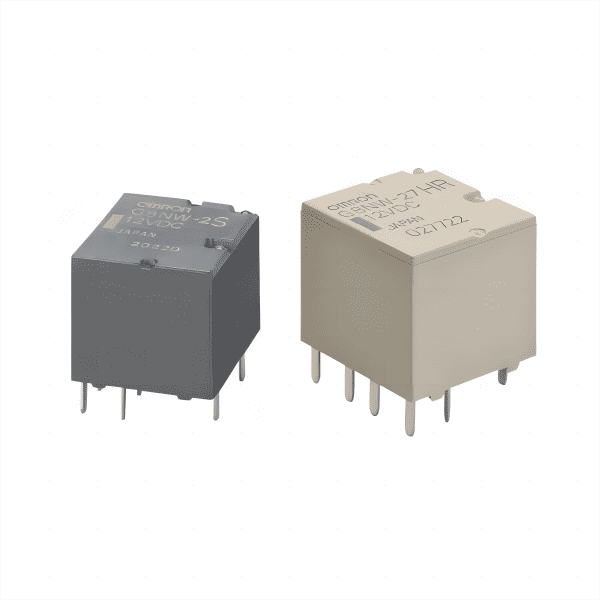

G8NW-2 DC12
G8NW-2L DC12
G8NW-27LR DC12
G8NW-2H DC12
G8NW-27HR DC12
G8NW-2U DC12
G8NW-27UR DC12
额定值/性能
额定线圈电压:DC12V
线圈电阻(20℃时):
.G8NW-2 DC12、G8NW-2L DC12、G8NW-27LR DC12:225Ω
.G8NW-2H DC12、G8NW-27HR DC12:180Ω
.G8NW-2U DC12、G8NW-27UR DC12:130Ω
工作电压范围:DC 10~16V
动作电压(20℃时):
.G8NW-2 DC12、G8NW-2L DC12、G8NW-27LR DC12:7.2V以下
.G8NW-2H DC12、G8NW-27HR DC12:6.5V以下
.G8NW-2U DC12、G8NW-27UR DC12:5.5V以下
复位电压(20℃时):
.G8NW-2 DC12、G8NW-2L DC12、G8NW-27LR DC12、G8NW-2H DC12、G8NW-27HR DC12:1.0V以上
.G8NW-2U DC12、G8NW-27UR DC12:0.8V以上
额定线圈电压的最大值(5A):
.G8NW-2 DC12:DC 14V(连续时);DC 16V(15分钟时)
.G8NW-2L DC12、G8NW-27LR DC12:DC 16V(连续时)
.G8NW-2H DC12、G8NW-27HR DC12:DC 14V(连续时);DC 16V(15分钟时)
.G8NW-2U DC12、G8NW-27UR DC12:DC 16V(3分钟时)
接点构成:1c×2(SPDT×2)
接点材质:AgSn类型(无镉)
额定负载:DC 14 V/25A电机负载
最大开关电流:30A
机械寿命:100万次
电气寿命(额定负载):10万次
耐冲击 误动作:100m/s²
耐冲击 耐久:1000m/s²
耐振动 误动作:10~55Hz,峰到峰:1.5mm
耐振动 耐久:10~55Hz,峰到峰:1.5mm
环境温度范围:
.G8NW-2 DC12:-40~85℃
.G8NW-2L DC12、G8NW-27LR DC12、G8NW-2H DC12、G8NW-27HR DC12:-40~105℃
.G8NW-2U DC12、G8NW-27UR DC12:-40~85℃
重量:约8.0g
