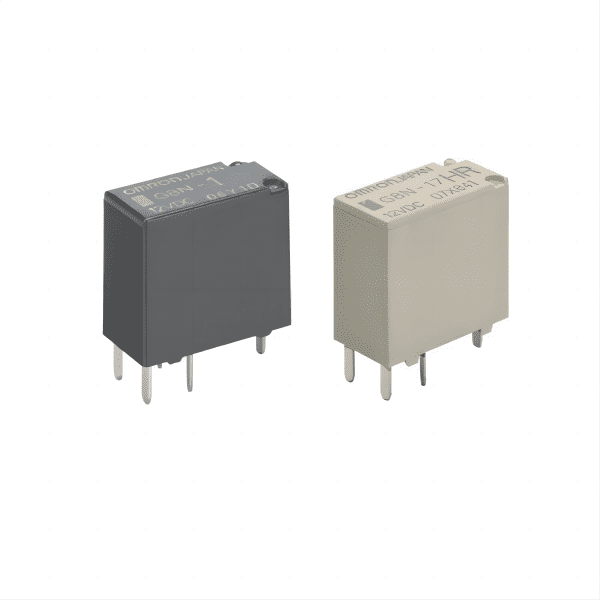

G8N-1 DC12
G8N-1L DC12
G8N-17LR DC12
G8N-1H DC12
G8N-17HR DC12
G8N-1U DC12
G8N-17UR DC12
额定值/性能
额定线圈电压:DC12V
线圈电阻(20℃时):
.G8N-1 DC12、G8N-1L DC12、G8N-17LR DC12:225Ω
.G8N-1H DC12、G8N-17HR DC12:180Ω
.G8N-1U DC12、G8N-17UR DC12:130Ω
工作电压范围:DC 10~16V
动作电压(20℃时):
.G8N-1 DC12、G8N-1L DC12、G8N-17LR DC12:7.2V以下
.G8N-1H DC12、G8N-17HR DC12:6.5V以下
.G8N-1U DC12、G8N-17UR DC12:5.5V以下
复位电压(20℃时):
.G8N-1 DC12、G8N-1L DC12、G8N-17LR DC12、G8N-1H DC12、G8N-17HR DC12:1.0V以上
.G8N-1U DC12、G8N-17UR DC12:0.8V以上
额定线圈电压的最大值(5A):
.G8N-1 DC12:DC 14V(连续时);DC 16V(15分钟时)
.G8N-1L DC12、G8N-17LR DC12:DC 16V(连续时)
.G8N-1H DC12、G8N-17HR DC12:DC 14V(连续时);DC 16V(15分钟时)
.G8N-1U DC12、G8N-17UR DC12:DC 16V(3分钟时)
接触电阻:50mΩ以下
动作时间:10ms以下
复位时间:5ms以下
绝缘电阻 线圈和接点间:100MΩ以上
绝缘电阻 同极接点间:100MΩ以上
耐压 线圈和接点间:AC500V 1分钟
耐压 同极接点间:AC500V 1分钟
接点构成:1c(SPDT)
接点材质:AgSn类型(无镉)
额定负载:DC 14 V/25A电机负载
最大开关电流:30A
最小开关电流:DC12V 1A
机械寿命:100万次
电气寿命(额定负载):10万次
耐冲击 误动作:100m/s²
耐冲击 耐久:1000m/s²
耐振动 误动作:10~55Hz,45m/s²
耐振动 耐久:10~55Hz,45m/s²
环境温度范围:
.G8N-1 DC12:-40~85℃
.G8N-1L DC12、G8N-17LR DC12、G8N-1H DC12、G8N-17HR DC12:-40~105℃
.G8N-1U DC12、G8N-17UR DC12:-40~85℃
使用环境湿度:35~85%RH
重量:约4.0g
