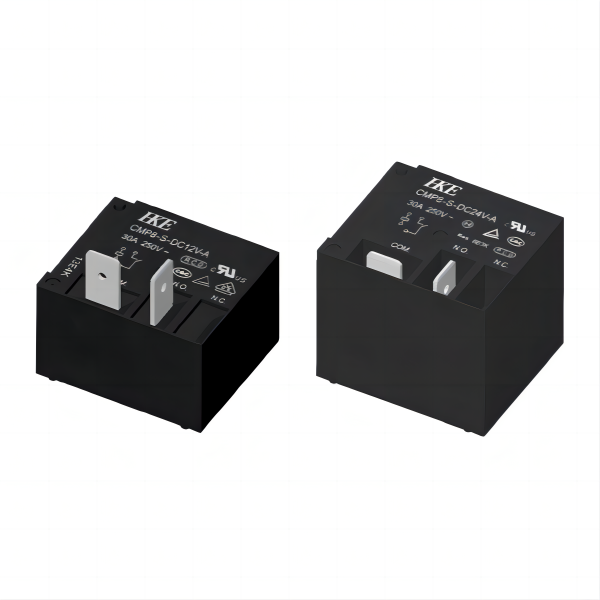

  • 汇港 CMP8系列
  • 本站编辑:杭州科赛控制技术有限公司发布日期:2022-07-29 09:48 浏览次数:
  • 种类
  • 额定/性能
  • 外形尺寸
  • 资料下载

CMP8-S-DC5V

CMP8-S-DC6V

CMP8-S-DC9V

CMP8-S-DC12V

CMP8-S-DC24V

CMP8-S-DC48V

触点参数:

触点形式:A-一组常开,C-一组转换

触点材料:Ag Alloy

触点负载:

.A型:30A 250VAC/24VDC

.C型:NO 20A 250VAC/24VDC  NC 15A 250VAC/24VDC

接触电阻:Max.100mΩ(6VDC 1A)

最大切换电压:250VDC/28VDC

最大切换电流:30A

最大切换功率:7500VA,560W

最小切换电压电流:5VDC,100mA

电寿命:100,000次

机械寿命:10,000,000次

额定线圈功率:900mW


性能参数:

绝缘电阻:Min.1000MΩ 500VDC

介质耐压 触点与触点间:1500VAC,1min

介质耐压 触点与线圈间:2500VAC,1min

吸合时间:Max,15ms

释放时间:Max,10ms

工作环境温度:-40℃ to +85℃(720mW)

相对湿度:35~95%RH,+40℃

冲击强度:1000m/s²

冲击稳定性:150m/s²

震动强度:10~55Hz,1.5mm双振幅

震动稳定性:10~55Hz,1.5mm双振幅

重量:约29.00g

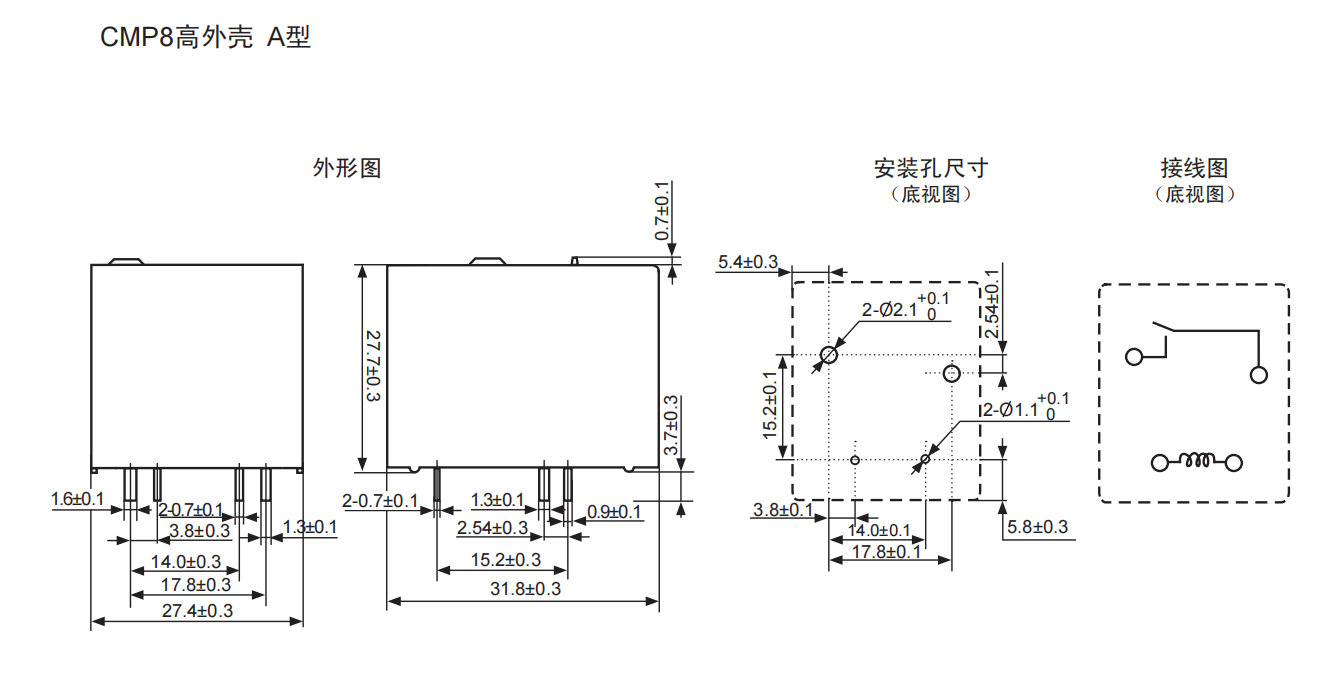

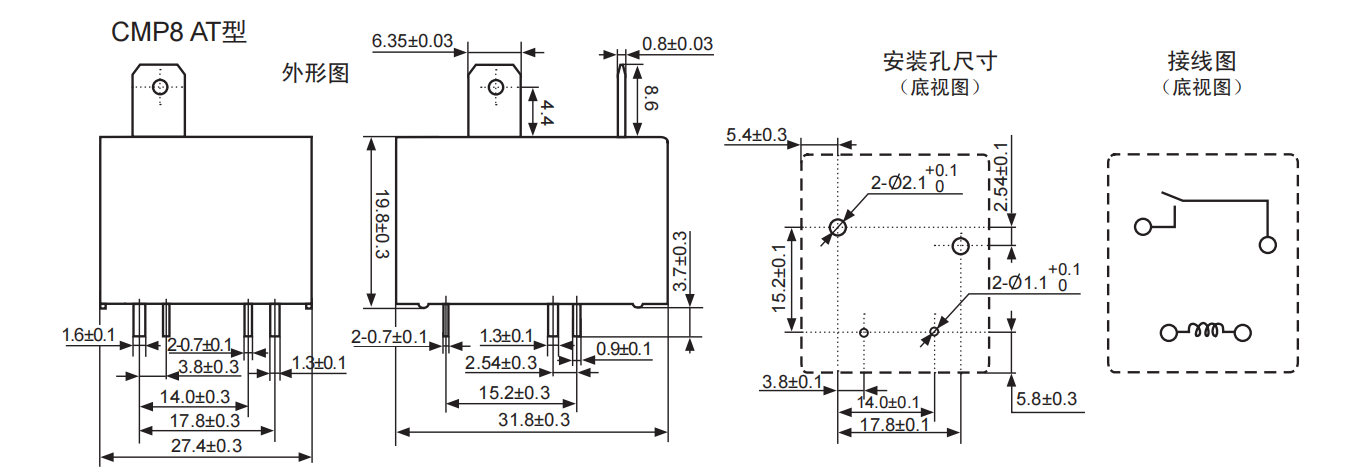

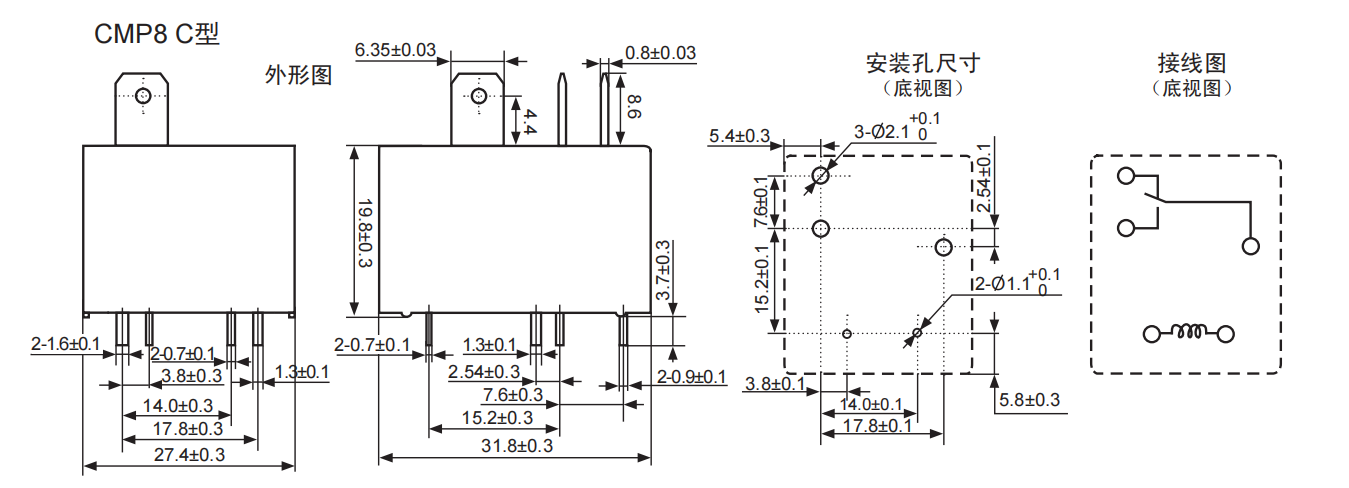

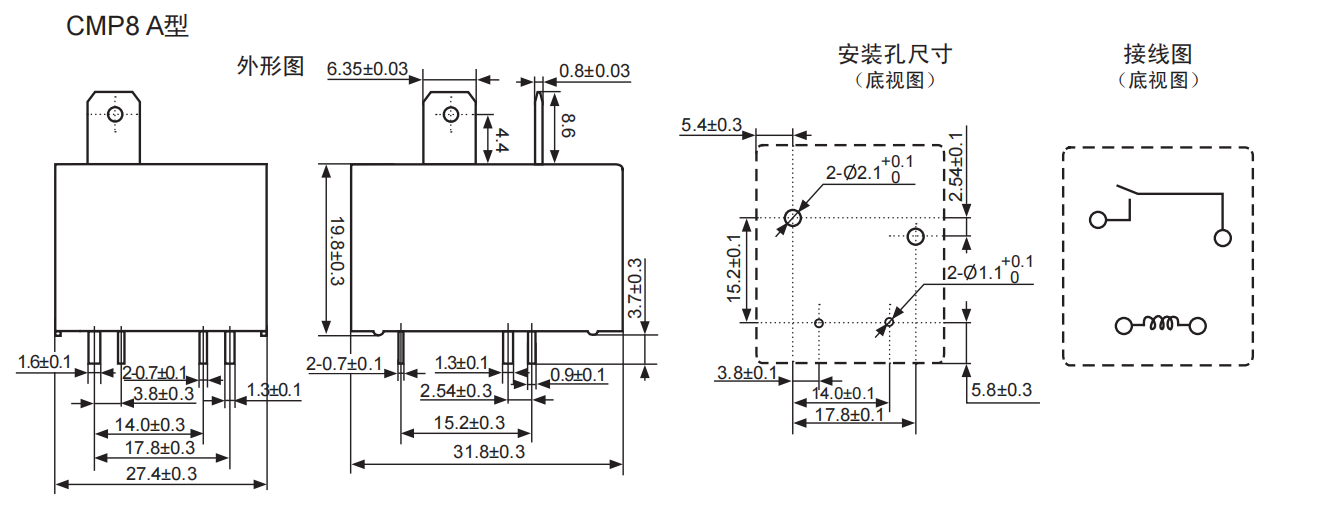

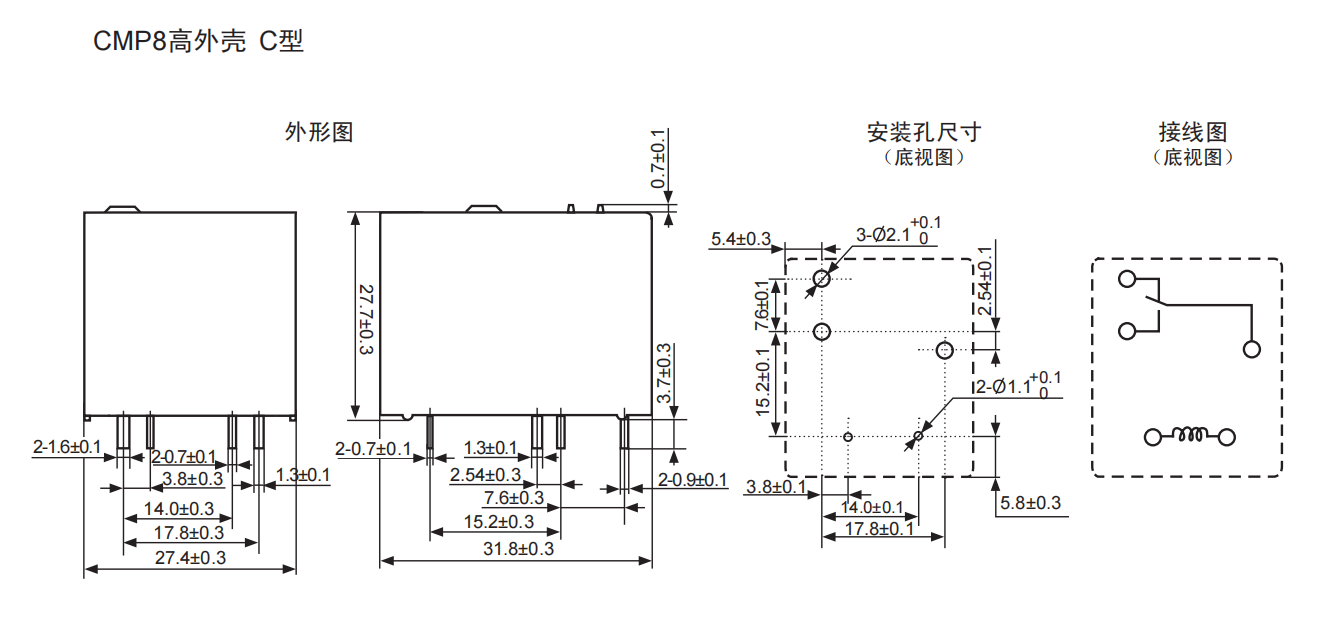

截图20230322164316.png截图20230322164303.png截图20230322164252.png截图20230322164239.png截图20230322164224.png

CMP8.pdf
