线圈种类

线圈中有按磁性电路分类和按功能分类的两种线圈。

1. 按磁性电路分类

无极： 线圈操作上无极性

有极： 线圈操作上有极性

2. 按功能分类

继电器的功能分为单稳型、闭锁型(保持)共2种。

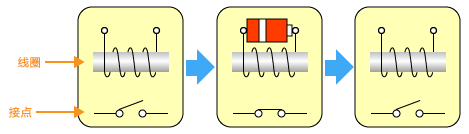

单稳型

接点只在接通输入信号时才会ON(或OFF)的继电器。

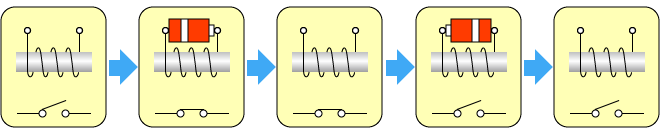

闭锁型(保持)

闭锁型继电器具有接点在接通输入信号时会ON(或OFF)、即使切断输入信号也可保持该状态的功能。

接点种类

接点中有按功能分类和按接触可靠性分类的两种接点。

1. 按功能分类

接点中具有a接点、b接点、c接点共3个种类。

a接点(接通接点)

接点为常开状态，通过向线圈施加电压使接点关闭型。

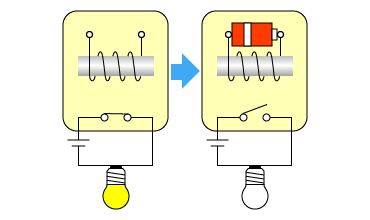

b接点(断路接点)

接点为常闭状态，通过向线圈施加电压使接点开放型。

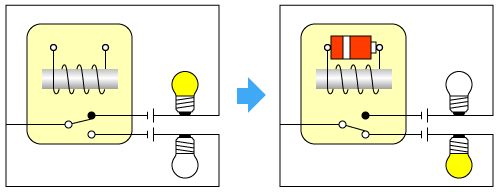

c接点(转换接点)

1个继电器上采用同时具有a接点、b接点的接点结构，向线圈施加电压后，c接点即会从b接点分离并连接a接点(单稳型时)。

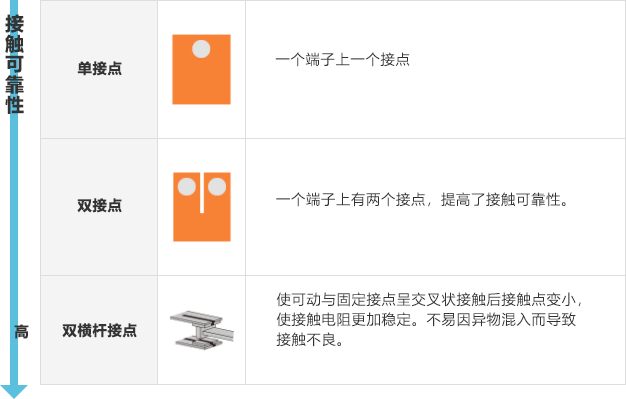

2. 按接触可靠性分类

接点形状根据接触可靠性分为单接点、双接点、双横杆接点共3种。
